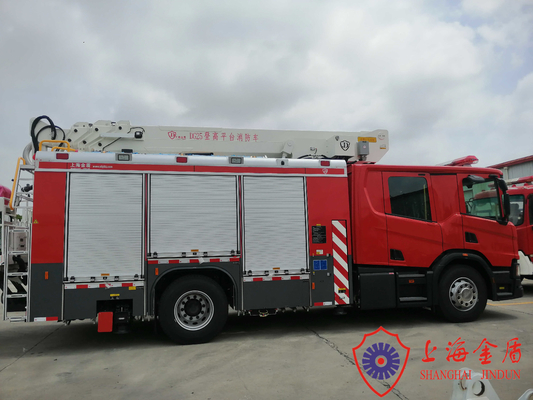

O caminhão de bombeiros de escada aérea DG25 usa caminhão de bombeiros SCANIA, tração 4x2.Cabine de duas fileiras com 6 assentos para tripulantes.É equipado com lança de aço de alta resistência HG70 e bomba de combate a incêndio importada e monitor de incêndio.A taxa de fluxo da barra é de 60L/s, combatendo o alcance do spray de combate acima de 60 metros.O veículo era usado principalmente para combate a incêndios e resgate em edifícios altos e fábricas.
Parâmetros principais e configuração
1, veículo
1.1 dimensões: 9700x2480x3650 mm
1.2 carga total permitida massa total: 18000 kg
1.3 peso bruto: 16800 kg
1.4 o número de passageiros (incluindo o motorista): 6 pessoas
1,5 potência máxima: 213/290 kw/hp
2, chassi
2.1 fabricante: Scania
2.2 forma de condução: 4X2
2.3 cabina: cabina de fila dupla
2.4 distância entre eixos: 4425 mm
Peso líquido do chassi 2.5: 5818 kg
2.6 carga máxima permitida: 12185 kg
3. Motor
| Motor | Motor diesel turboalimentado de 6 cilindros em linha reta com injeção common rail controlada eletronicamente | |
| Modelo | MAN D0836LFLAL | |
| máx.potência | 213Kw/ 2300r/min | |
| máx.torque | 1150N.M/1200~1750rpm | |
| Caixa de velocidade | ZF/9S-1310 OD | |
|
tomada de força Segunda tomada de força |
ZF 109/10b ZF NL/4C |
|
4. Lança
| estrondo | A estrutura da lança é composta pela lança principal + lança telescópica de quatro seções + uma lança pequena, usando aço soldado de alta resistência HG70 | |
| Ângulo de trabalho da lança combinada | －10°～80° | |
| Ângulo de trabalho da lança telescópica | 0°~30° | |
| Ângulo de trabalho da lança pequena | 0°~90° | |
| Ângulo de rotação da lança | 360° contínuo | |
5. Bomba
| Bombear | Vazão nominal | 60L/s@1,03Mpa |
| Tempo de operação da lança | ≤120s | |
| Tempo de operação do estabilizador | ≤30s | |
| Pressão do sistema hidráulico | 21MPa | |
| máx.velocidade do ar | 12,5m/s | |
| Extensão do estabilizador | 4200/4900~5130mm |
6.Monitor de incêndio
| Modelo | Monitor de incêndio com controle remoto Cyclone 35 |
| Fabricante | US TFT |
| Fluxo | 3000L/min |
| Pressão | ≤0,7MPa |
| Variar | água≥60m |
| Ângulo de inclinação | -45°～ +90° |
| Ângulo nivelado | ±185° |
7. Equipamentos e peças de reposição
| não | nome e modelo | unidade | qtd. | observações |
| 1 | o anel 14×2.65G | peças | 6 | GB/T3452.1-1992 |
| 2 | anel 11,2 × 2,65G | peças | 4 | GB/T3452.1 |
| 3 | anel 22,4 × 2,65G | peças | 4 | GB/T3452.1 |
| 4 | anel 71 × 3,55G | peças | 1 | GB/T3452.1 |
| 5 | anel 118 × 5,3G | peças | 1 | GB/T3452.1 |
| 6 | anel 150 × 3,55G | peças | 1 | GB/T3452.1 |
| 7 | anel 140×5.3G | peças | 3 | GB/T3452.1 |
| 8 | anel 128 × 5,3G | peças | 1 | GB/T3452.1 |
| 9 | verificação do interruptor SZL-WL-A | peças | 1 | |
| 10 | interruptor de viagem SZL-WL-B | peças | 1 | |
| 11 | interruptor de viagem SZL-WL-E | pcs | 1 | |
| 12 | tubo de fusível 5×20 | pcs | 10 | 10A |
| 13 | tubo de fusível 5×20 | peças | 20 | 20A |
